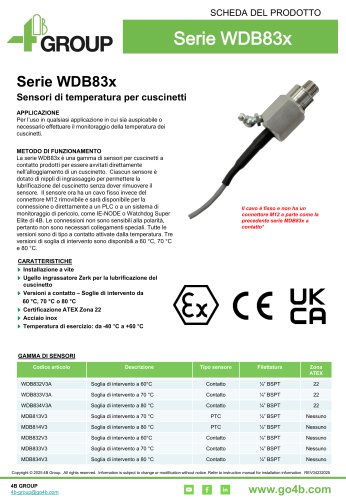

Product Information BRAIME SONDE DI TEMPERATURA Sonde di Temperatura Serie WDB8 – MDB8 – ADB8 – WDB7 OMOLOGATE ATEX: zona 20, 21 e 22 (MDB8 solo zona 22) Ex II 1D Ex ta IIIC T125°C Da IP65 Tamb -40°C +40°C Alimentazione 12-24 VDC APPLICAZIONI Le sonde di temperatura si usano in applicazioni dove è necessario rilevare la temperatura dei cuscinetti. Si avvitano direttamente nella sede del cuscinetto al posto dell’ingrassatore (filettatura 1/4“G). Sono disponibili adattatori (opzionali) per diversi tipi di filettature. Ogni sonda è dotata di ingrassatore per consentire la lubrificazione del cuscinetto senza doverla smontare. Le sonde ADB8 sono regolabili in profondità e sono disponibili in diverse lunghezze (50,100,200,300 mm) Le sonde della serie WDB7, con fissaggio a capocorda, servono per rilevare la temperatura delle superfici. Si fissano direttamente su motori, riduttori, basamenti o cuscinetti. Sono dotate di un foro Ø8mm che può essere allargato fino a Ø12,5mm. Le sonde possono essere collegate ad un PLC o ad una unità di controllo quale: TMSZTH2, T400 Elite, W400 Elite o WATCHDOG Elite. I collegamenti non sono sensibili alla polarità. Serie WDB8 Serie MDB8 Serie ADB8 CARATTERISTICHE Le sonde sono disponibili con diversi tipi di termistori: -NTC o Pt100 per il monitoraggio in continuo della temperatura. -PTC con soglia di intervento fissa da 50°C a 90°C (da specificare al momento dell'ordine). -CONTATTO con soglia di intervento fissa da 70°C a 80°C (da specificare al momento dell'ordine). Le sonde WDB e ADB sono dotate di cavo di lunghezza 3 metri (ADB in Inox intrecciato) che può essere prolungato in fase di installazione. Le sonde MDB non sono dotate di cavo, che deve essere ordinato a parte. Le sonde WDB7 hanno il condotto di entrata cavo filettato (1/2“NPT). Tutte le sonde hanno il corpo in ottone. OPZIONI / ACCESSORI: Adattatori per diversi tipi di filettature. UTILIZZABILE CON TMSZTH2, T400 Elite e W400 Elite (per sensori PTC) WATCHDOG Elite (per sensori PTC o NTC) PLC (per sensori PTC, NTC e Pt100) 4B BRAIME ELEVATOR COMPONENTS LIMITED - Hunslet Road, Leeds LS10 1JZ, UK Tel: +44 (0)113 246 1800 Fax: +44 (0)113 243 5021 Email: [email protected] 1/4” G Serie WDB7 Please refer to instruction manual for correct installation. Information subject to change or Rev. Ottobre 2012 correction. Dec 2011 www.go4b.com

Product Information BRAIME SONDE DI TEMPERATURA Sonde di Temperatura SPECIFICHE TECNICHE Resistenza a 60°C Adattatori per Sonde Termistori NTC Termistori PTC Resistenza a 25°C 10’000 Ohm Resistenza a 60°C 2’487 Ohm Resistenza a 90°C ≤ 250 Ohm ≥ 2’000 Ohm 916 Ohm Voltaggio 5 – 25 VDC Assorbimento Voltaggio 20 mA 1/4”G M6 RAM8x1.25 1/4”G M8x1.25 RAM8x1 1/4”G M8x1 1/4”G M10x1.5 RAM10x1 Assorbimento filettatura maschio D1 RAM6 5 – 24 VDC filettatura femmina RAM10x1.5 Resistenza alla soglia di intervento Codice 1/4”G M10x1 1 mA Termistori Contatto Resistenza a 60°C Resistenza alla soglia di intervento...

Product Information SONDE DI TEMPERATURA BRAIME Sonde di Temperatura SPECIFICHE TECNICHE Serie MDB8 Codice Sonda Descrizione Termistore Tipo Filettatura ATEX Zona IECEx MDB810V3AI Monitoraggio continuo temperatura (da -30 a 110°C) NTC 1/4” G 22 MDB819V3AI Monitoraggio continuo temperatura (da -30 a 110°C) Pt100 1/4” G 22 MDB812V3AI 60°C Soglia di intervento PTC 1/4” G 22 MDB813V3AI 70°C Soglia di intervento PTC 1/4” G 22 MDB814V3AI 80°C Soglia di intervento PTC 1/4” G 22 MDB833V3AI 70°C Soglia di intervento Contatto 1/4” G 22 MDB834V3AI 80°C Soglia di intervento Contatto 1/4” G 22 Codice Cavo...
