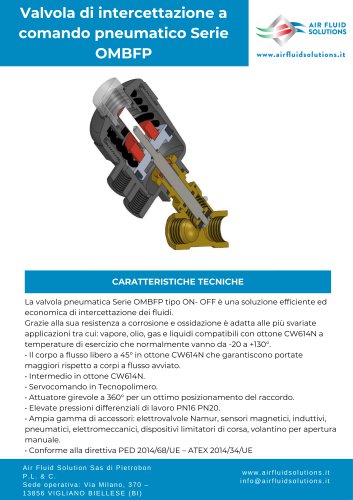

Valvola di intercettazione a comando pneumatico Serie OMBFP
20Pagine

www.air fluid solutions.it comando pneu matico Serie CARATTERISTICHE TECNICHE La valvola pneumatica Serie OMBFP tipo ON- OFF è una soluzione efficiente ed economica di intercettazione dei fluidi. Grazie alla sua resistenza a corrosione e ossidazione è adatta alle più svariate applicazioni tra cui: vapore, olio, gas e liquidi compatibili con ottone CW614N a temperature di esercizio che normalmente vanno da -20 a +130°. • Il corpo a flusso libero a 45° in ottone CW614N che garantiscono portate maggiori rispetto a corpi a flusso avviato. • Attuatore girevole a 360° per un ottimo posizionamento del raccordo. • Elevate pressioni differenziali di lavoro PN16 PN20. • Ampia gamma di accessori: elettrovalvole Namur, sensori magnetici, induttivi, pneumatici, elettromeccanici, dispositivi limitatori di corsa, volantino per apertura manuale. • Conforme alla direttiva PED 2014/68/UE - ATEX 2014/34/UE Air Fluid Solution Sas di Pietrobon P.L. & C. Sede operativa: Via Milano, 370 -13856 VIGLIANO BIELLESE (BI)

comando pne umatico Serie www.ai rfluid solutions.it DATI TECNICI DIMENSIONI • Corpo valvola: DN10, DN15, DN20, DN25, DN32, DN40, DN50, DN65.• Attuatore: 050, 063, 080, 0100. TEMPERATURA DI ESERCIZIO Standard: -20 °C + +130 °C PRESSIONE DI ALIMENTAZIONE 6-10 bar FLUSSO DI ALIMENTAZIONE Aria/gas inerti CONNESSIONI • Filettate Gas ISO228G DN Air Fluid Solution Sas di Pietrobon P.L. & C. Sede operativa: Via Milano, 370 -13856 VIGLIANO BIELLESE (BI) www.airfluidsolutions. it info@airf luidsolutions.it

Valvola di intercettazione a Valvole a sede Serie comando pneumatico OMBFP inclinata AFSIPFMC ACCESSORI A CORREDO Air Fluid Solution Sas di Pietrobon P.L. & C. Sede operativa: Via Milano, 370 – 13856 VIGLIANO BIELLESE (BI) www.airfluidsolutions.it info@airfluidsolutions.it

Valvola di intercettazione a Valvole a sede Serie comando pneumatico inclinataOMBFP AFSIPFMC Air Fluid Solution Sas di Pietrobon P.L. & C. Sede operativa: Via Milano, 370 – 13856 VIGLIANO BIELLESE (BI) www.airfluidsolutions.it info@airfluidsolutions.it

Valvola di intercettazione a Valvole a sede Serie comando pneumatico inclinataOMBFP AFSIPFMC Air Fluid Solution Sas di Pietrobon P.L. & C. Sede operativa: Via Milano, 370 – 13856 VIGLIANO BIELLESE (BI) www.airfluidsolutions.it info@airfluidsolutions.it

Valvola di intercettazione a Valvole a sede Serie comando pneumatico inclinataOMBFP AFSIPFMC Air Fluid Solution Sas di Pietrobon P.L. & C. Sede operativa: Via Milano, 370 – 13856 VIGLIANO BIELLESE (BI) www.airfluidsolutions.it info@airfluidsolutions.it

Valvola di intercettazione a Valvole a sede Serie comando pneumatico inclinataOMBFP AFSIPFMC Air Fluid Solution Sas di Pietrobon P.L. & C. Sede operativa: Via Milano, 370 – 13856 VIGLIANO BIELLESE (BI) www.airfluidsolutions.it info@airfluidsolutions.it

Valvola di intercettazione a Valvole a sede Serie comando pneumatico inclinataOMBFP AFSIPFMC Air Fluid Solution Sas di Pietrobon P.L. & C. Sede operativa: Via Milano, 370 – 13856 VIGLIANO BIELLESE (BI) www.airfluidsolutions.it info@airfluidsolutions.it

Valvola di intercettazione a Valvole a sede Serie comando pneumatico inclinataOMBFP AFSIPFMC Air Fluid Solution Sas di Pietrobon P.L. & C. Sede operativa: Via Milano, 370 – 13856 VIGLIANO BIELLESE (BI) www.airfluidsolutions.it info@airfluidsolutions.it

Valvola di intercettazione a Valvole a sede Serie comando pneumatico inclinataOMBFP AFSIPFMC Air Fluid Solution Sas di Pietrobon P.L. & C. Sede operativa: Via Milano, 370 – 13856 VIGLIANO BIELLESE (BI) www.airfluidsolutions.it info@airfluidsolutions.it

Valvola di intercettazione a Valvole a sede Serie comando pneumatico inclinataOMBFP AFSIPFMC Air Fluid Solution Sas di Pietrobon P.L. & C. Sede operativa: Via Milano, 370 – 13856 VIGLIANO BIELLESE (BI) www.airfluidsolutions.it info@airfluidsolutions.it

coniando iene umatico Serie AIR FLUID SOLUTIONS OMBFP www.ai rfluid solutions.it VALVOLE A INTERCETTAZIONE A COMANDO PNEUMATICO TIPO ON-OFF SERIE OMBFP (Filettata GAS) Materiale guarnizione pistone Air Fluid Solution Sas di Pietrobon P.L. & C.Sede operativa: Via Milano, 370 -13856 VIGLIANO BIELLESE (BI) www.airfluidsolutions. it info@airfluidsolutions.it

Valvola di intercettazione a Valvole a sede Serie comando pneumatico inclinataOMBFP AFSIPFMC GRAFICO RISPOSTA VALVOLA Serie valvola: OMBFP ; Tipologia: NC ; Direzione flusso: 2-1 Air Fluid Solution Sas di Pietrobon P.L. & C. Sede operativa: Via Milano, 370 – 13856 VIGLIANO BIELLESE (BI) www.airfluidsolutions.it info@airfluidsolutions.i

Valvola di intercettazione a Valvole a sede Serie comando pneumatico inclinataOMBFP AFSIPFMC GRAFICO RISPOSTA VALVOLA Serie valvola: OMBFP ; Tipologia: NC ; Direzione flusso: 2-1 Air Fluid Solution Sas di Pietrobon P.L. & C. Sede operativa: Via Milano, 370 – 13856 VIGLIANO BIELLESE (BI) www.airfluidsolutions.it info@airfluidsolutions.i

Valvola di intercettazione a Valvole a sede Serie comando pneumatico inclinataOMBFP AFSIPFMC GRAFICO RISPOSTA VALVOLA Serie valvola: OMBFP ; Tipologia: NO ; Direzione flusso: 1-2 Air Fluid Solution Sas di Pietrobon P.L. & C. Sede operativa: Via Milano, 370 – 13856 VIGLIANO BIELLESE (BI) www.airfluidsolutions.it info@airfluidsolutions.i

Valvola di intercettazione a Valvole a sede Serie comando pneumatico inclinataOMBFP AFSIPFMC GRAFICO RISPOSTA VALVOLA Serie valvola: OMBFP ; Tipologia: NC ; Direzione flusso: 1-2 Air Fluid Solution Sas di Pietrobon P.L. & C. Sede operativa: Via Milano, 370 – 13856 VIGLIANO BIELLESE (BI) www.airfluidsolutions.it info@airfluidsolutions.i

Valvola di intercettazione a Valvole a sede Serie comando pneumatico inclinataOMBFP AFSIPFMC GRAFICO RISPOSTA VALVOLA Serie valvola: OMBFP ; Tipologia: DE ; Direzione flusso: 1-2 Air Fluid Solution Sas di Pietrobon P.L. & C. Sede operativa: Via Milano, 370 – 13856 VIGLIANO BIELLESE (BI) www.airfluidsolutions.it info@airfluidsolutions.i
