Avvitatori pneumatici senza frizione CD..PRSF e AS, AN, AY
8Pagine

Estratti del catalogo

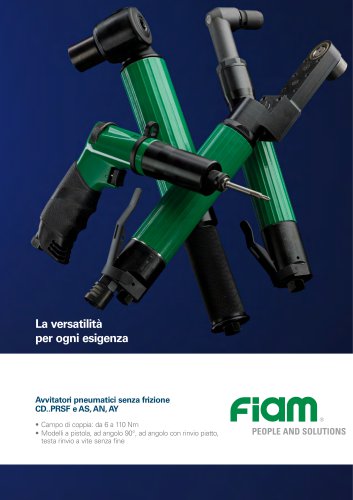

Avvitatori pneumatici senza frizione CD..PRSF e AS, AN, AY - 1

Avvitatori pneumatici senza frizione CD..PRSF e AS, AN, AY • Campo di coppia: da 6 a 110 Nm • Modelli a pistola, ad angolo 90°, ad angolo con rinvio piatto, testa rinvio a vite senza fine

Aprire il catalogo a pagina 1

Avvitatori pneumatici senza frizione CD..PRSF e AS, AN, AY - 2

Avvitatori pneumatici senza frizione Praticità e versatilità d’impiego per ogni esigenza Gli avvitatori senza frizione Fiam sono soluzioni per avvitare semplici e pratiche: il motore pneumatico è collegato direttamente, attraverso le riduzioni, all’accessorio (lama, chiave, ecc.) che agisce sulla vite. La coppia applicata è regolabile attraverso la pressione di alimentazione dell’aria compressa. Questi avvitatori non generano vibrazioni garantendo quindi il maggior confort per l’operatore. Sono soluzioni molto versatili, ideali per avvitare viti con diametri diversi su differenti giunzioni....

Aprire il catalogo a pagina 2

Avvitatori pneumatici senza frizione CD..PRSF e AS, AN, AY - 3

Molteplici soluzioni per ogni esigenza AVVITATORI PNEUMATICI SENZA FRIZIONE Utilizzati in moltissime situazioni applicative per differenti prodotti e tipi di vite. Sono soluzioni molto versatili in quanto possono essere impiegati su differenti giunzioni. Con potenza 380 watt, avvitano fino a 16 Nm, in particolare viti da legno autofilettanti ed autoforanti di varie lunghezze e dimensioni. Con potenza 260 watt, avvitano qualsiasi componente da 11 a 70 Nm; impiegabili con viti metriche fino M8 - M10. Con potenza 400 watt, avvitano da 23 a 30 Nm; impiegabili con viti metriche fino M10. Dotati...

Aprire il catalogo a pagina 3

Avvitatori pneumatici senza frizione CD..PRSF e AS, AN, AY - 4

Siate esigenti Lunga durata dei componenti garantita dall'attenta progettazione e dalla qualità del processo produttivo che si traduce in minori costi di manutenzione e riparazione Aumento considerevole dell'efficienza del ciclo di avvitatura grazie agli innovativi sistemi progettuali Made in Fiam: progettati e prodotti da Fiam assicurano il regolare funzionamento in ogni condizione lavorativa, su ogni tipo di giunzione e con ogni tipo di elemento filettato La coppia di serraggio può essere regolata utilizzando un apposito regolatore di pressione dell'aria di alimentazione (vedi accessori...

Aprire il catalogo a pagina 4

Avvitatori pneumatici senza frizione CD..PRSF e AS, AN, AY - 5

La perfezione è nelle vostre mani Naturalmente innovativi Ottimizzazione delle prestazioni dell’utensile dal punto di vista dell’ergonomia e della sicurezza dell’operatore Sistemi innovativi progettati con una sempre maggiore attenzione nei confronti dell’ambiente e della sua salvaguardia Il peso contenuto e le impugnature ergonomiche facilitano la presa dell’utensile migliorando la maneggevolezza e il comfort dell’operatore Grazie al sistema di trasmissione della coppia, regolabile attraverso la pressione di alimentazione dell’aria compressa, garantiscono livelli di vibrazione molto bassi...

Aprire il catalogo a pagina 5

Avvitatori pneumatici senza frizione CD..PRSF e AS, AN, AY - 6

Legenda simboli U Reversibilità: tutti i modelli possono sia avvitare che svitare I dati riportati sono rilevati alla pressione di 6,3 bar (ISO 2787), pressione di esercizio consigliata. I valori della coppia di serraggio sono rilevati secondo le norme ISO 5393. Livello di pressione sonora rilevato secondo norma ISO 3744 e ISO 15744. Vibrazioni rilevate secondo norma ISO 28927-2. Attacco accessori: es. femmina 1/4’,' 6,35 mm (ISO 1173). II numero di codice va utilizzato per l'ordinazione. I valori di coppia indicati si riferiscono ad analisi di laboratorio basate sulla norma ISO5393 con...

Aprire il catalogo a pagina 6

Avvitatori pneumatici senza frizione CD..PRSF e AS, AN, AY - 7

Legenda simboli Reversibilità: tutti i modelli possono sia avvitare che svitare. * Impiegando l'esagono inferiore (rotazione destra) o superiore (rotazione a sinistra) I dati riportati sono alla pressione di 6,3 bar (ISO 2787), pressione di esercizio consigliata. I valori della coppia di serraggio sono rilevati secondo le norme ISO 5393. Livello di pressione sonora rilevato secondo norma ISO 3744 e ISO 15744. Vibrazioni rilevate secondo norma ISO 28927-2. Attacco accessori: quadro maschio (ISO 1174-1), es. femmina 1/4’,' 6,35 mm (ISO 1173), es. femmina 12 e 14 mm. II numero di codice va...

Aprire il catalogo a pagina 7

Avvitatori pneumatici senza frizione CD..PRSF e AS, AN, AY - 8

Accessori disponibili su richiesta Regolatore entrata aria numerato Altri accessori • Indicato per ottenere i valori di coppia desiderati regolando la portata d’aria di alimentazione (cod. 697451000). Minore portata d’aria = minore coppia. • Lame, chiavi e altri accessori (vedere catalogo nr. 78) • Raccordi, tubi, filtri, regolatori e altri accessori per l’aria compressa (vedere catalogo nr. 77) • Impugnatura ausiliaria, supporti a braccio, bracci cartesiani e bracci telescopici in magnesio (vedere catalogo nr. 79) • Filtro, regolatore di pressione, lubrificatore. Indicato per ottenere i...
