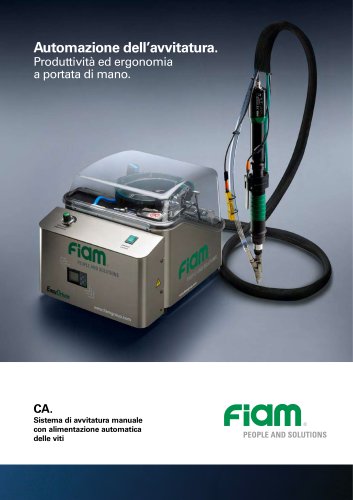

Automazione dell’avvitatura. Produttività ed ergonomia a portata di mano. Sistema di avvitatura manuale con alimentazione automatica delle viti

SISTEMI PER AVVITARE MANUALI CON ALIMENTAZIONE AUTOMATICA DELLA VITE Per risparmiare tempo e denaro. Il tempo richiesto per un’avvitatura diventa sempre più essenziale per aumentare la produttività e le soluzioni per avvitare con alimentazione automatica della vite, quando si devono avvitare medie e grandi serie di viti uguali, rappresentano la corretta risposta per allestire postazioni di lavoro che incrementano fortemente la produttività e permettono il ritorno dell’investimento in pochissimo tempo in quanto: Eliminano le fasi manuali di presa vite e posizionamento della stessa sulla lama o...

Rientrodell'investimento in pochissimo tempo. Per quanto concerne il rientro dell'investimento, illustriamo di seguito il caso di un nostro cliente e come il sistema di avvitatura con alimentazione automatica delle viti ha modificato i suoi tempi di produzione, portando dei concreti vantaggi. Prelievo componente Prelievo inserto dx Appoggio inserto dx Prelievo vite 1 Posizionamento vite su avvitatore Avvicinamento componente ad avv. Avvitatura vite 1 su inserto Prelievo vite 2 Posizionamento vite su avvitatore Avvicinamento componente ad avv. Avvitatura vite 2 su inserto Prelievo inserto sx Appoggio...

SISTEMI PER AVVITARE MANUALI CON ALIMENTAZIONE AUTOMATICA DELLA VITE Unitamente all'elevata produttività data dall'alimentazione automatica delle viti che si presentano direttamente sul punto di avvitatura, questi sistemi di ultima generazione permettono serraggi precisi, affidabili e costanti, ciclo dopo ciclo in ogni settore produttivo. Progettati e costruiti interamente da Fiam, sono: disponibili con tecnologia pneumatica o elettricadotati di diversi livelli di controllo dei parametri di avvitatura (coppia/angolo/tempo), da scegliere in base alle esigenze produttive in grado di monitorare...

Silenziosità assicurata Con dispositivo di sospensione “multiposizione” per garantire il miglior bilanciamento dell’utensile. I sistemi sono molto silenziosi in particolare se impiegate le motrici elettriche. Cinematismi interni e modularità Regolazione della frizione facile e veloce Nelle motrici pneumatiche ed elettriche eTensil questa operazione avviene dall’esterno e quindi senza intervenire all’interno dell’avvitatore, attraverso una feritoia di accesso protetta. La progettazione accurata dei cinematismi interni assicura la riduzione al minimo della dispersione di coppia trasmessa dal motore...

TAZZA VIBRANTE Alimentatori viti Gestiscono tutto il ciclo di funzionamento con grande flessibilità: in maniera semplice e veloce, temporizzano le sequenze di avvitatura personalizzandole a seconda delle diverse applicazioni e il PLC INTERGRATO o PORTATILE, governa tutti i parametri macchina in funzione delle necessità di assemblaggio. Dispositivi per avvitare • Autoavanzante (brevettato) • Telescopico Per avvitare ogni tipo di vite su qualsiasi tipologia di componente senza sforzo. DISPOSITIVO TELESCOPICO Tipo di motrice Sono in grado di avvitare correttamente ad ogni livello di esigenza. Estremamente...

TAZZA VIBRANTE LAMA BASCULANTE EasyDriver ED S - Silent Feeder DISPOSITIVO AUTOAVANZANTE TRICHE CONTROLLO COPPIA/ANGOLO AD ASSORBIMENTO DI CORRENTE CONTROLLO COPPIA/ANGOLO CON TRASDUTTORE ED ENCODER INTEGRATI TPU-C1 UNITÀ DI ALIMENTAZIONE E CONTROLLO UNITÀ DI ALIMENTAZIONE E CONTROLLO UNITÀ DI ALIMENTAZIONE E CONTROLLO UNITÀ DI ALIMENTAZIONE E CONTROLLO UNITÀ DI ALIMENTAZIONE E CONTROLLO

Alimentatori viti Tecnologia di alimentazione viti con tazza vibrante Elevata autonomia lavorativa Selettore ad alta frequenza Le tazze vibranti dei diversi modelli disponibili, assicurano differenti autonomie lavorative e il sistema temporizzato del vibratore, gestito tramite PLC, sospende automaticamente l’alimentazione della vite quando non necessaria, eliminando inutili consumi di energia elettrica L’alta velocità di selezione consente di raggiungere elevate frequenze di alimentazione delle viti; lo sparo vite avviene in camera chiusa con basso livello di rumorosità e non ci sono dissipazioni...

Elevata autonomia lavorativa La capacità della vasca di circa 2 litri garantisce un'elevata autonomia lavorativa. All'interno della vasca è presente un sensore integrato che provvede ad attivare una segnalazione visiva sullo schermo del PLC portatile dell'alimentatore, che inizierà a lampeggiare quando le viti sono da caricare. Quando attivata, la fotocellula "troppo pieno" blocca la lama basculante, interrompendo il carico delle viti. Silenziosità massima L'alimentazione della vite avviene con il movimento di una lama basculante all'interno della vasca. La lama provvede ad allineare le viti...

Alimentatore viti EasyDriver ED BAlimenta le viti, in modo ottimale e senza inceppamenti.Tazza vibrante: Circolare con 0 240 mm Viti: Per viti con lunghezza compresa tra 10 e 35 mm Legenda: 1 tazza con 0 240 mm alimenta • Sensore troppo vuoto: dispositivo per la tazza dell'alimentatore, segnala quando deve essere ricaricata di viti. • Struttura base di supporto, dotata di piastra in alluminio predisposta con fori che permettono di fissare sulla stessa l'alimentatore. Completa di profili per il passaggio dei cavi e dei fasci tubieri all'interno delle cave posizionate sotto il piano, è disponibile...

Alimentatore viti EasyDriver ED B M 1|1 Utilizzato quando si impiegano viti di grandi dimensioni o anche, in caso di cadenze produttive elevate, per avere una maggiore autonomia lavorativa. Tazza vibrante: Circolare con Ø 420 mm Viti: Per viti con lunghezza compresa tra 35 e 60 mm MAXI 1|1 = 1 tazza con Ø 420 mm alimenta un avvitatore pneumatico/elettrico Incluso: • Sensore troppo vuoto: dispositivo per la tazza dell’alimentatore, segnala quando deve essere ricaricata di viti. Su richiesta: • Struttura MAXI di supporto, dotata di piastra in alluminio predisposta con fori che permettono di fissare...
