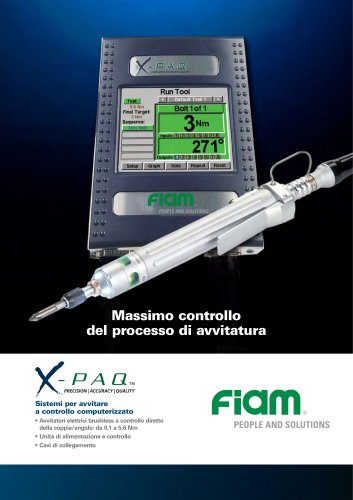

Final Target: Setup | Craph | Pala | Repeat | Reset | Sistemi per avvitare a controllo computerizzato • Avvitatori elettrici brushless a controllo diretto della coppia/angolo: da 0,1 a 5,6 Nm • Unità di alimentazione e controllo • Cavi di collegamento

PRECISION | ACCURACY \ QUALI™ Le soluzioni per avvitare X-PAQ sono perfette per realizzare assemblaggi di qualità Costituite da avvitatori elettrici brushless Avvitatori / Motori per avvitare abbinati ad unità di alimentazione e controllo e ad un unico cavo, assicurano affidabilità e accuratezza in ogni assemblaggio industriale. L'elevata tecnologia offerta dalle molteplici configurazioni, per uso manuale o su macchina, assicura diversi livelli di modalità di controllo e monitoraggio della coppia per risolvere ogni esigenza di avvitatura, anche la più complessa. Le soluzioni X-PAQ sono utilizzabili...

Qualsiasi sia il vostro processo di assemblaggio, questi sofisticati avvitatori elettrici brushless esaudiscono ogni vostra necessità in termini di accuratezza e precisione di avvitatura. Leggerissimi e silenziosissimi, avvitano con un perfetto controllo del processo di avvitatura e la conseguente qualità del prodotto finito. Inoltre, non comportando controlli post process rispetto ai tradizionali sistemi di assemblaggio, riducono i tempi e quindi i costi di produzione. • Trasduttore di coppia ed encoder integrati: garantiscono una elevata risoluzione nella misurazione dei parametri di coppia/angolo...

: Unità di alimentazi PRECISION | ACCURACY \ QUAUTY L'unità CT2500 è un'innovativo strumento che integra sia le funzioni di alimentazione (parametri di tensione, corrente etc.) che di programmazione e accurato controllo di ogni fase del processo di assemblaggio. Tramite lo schermo a colori, CT2500 permette • L'istantaneo controllo della coppia e dell'angolo di avvitatura; la segnalazione dell'esito avvitature avviene colorando l'intero display • Di ottenere 99 "task" pre-impostabili e richiamabili per un controllo perfetto delle sequenze di avvitatura • 24 programmi disponibili per ogni task,...

ione e controllo CT2500 Un mondo in comunicazione Porta Ethernet: attraverso questa porta può interfacciarsi con protocolli Acop, Ethernet IP, ToolsNet e Profinet PLC Barcode Reader (Acop) 8+8 I/O assegnabili liberamente anche per controlli remoti Anche per avvitature con alimentazione automatica delle viti. Scoprile sul catalogo 89. Cavo

I menù di navigazione sono semplici e intuitivi, bastano poche digitazioni, direttamente sullo schermo per configurare i parametri di avvitatura, creare le strategie di assemblaggio, o visualizzare la diagnostica Dotazione di servizio (fornita con l'unità) • Manuale d'uso e manutenzione • Piastra di staffaggio posteriore per installazione su strutture

: anche per l’automazione Le soluzioni X-PAQ contemplano anche motori per avvitare da installare su macchina e da utilizzare con controllo remoto. • Motori elettrici per avvitare brushless (senza spazzole) non necessitano di manutenzione e grazie all’assenza di residui di polvere di carbone garantiscono elevata efficienza durante il ciclo di lavoro, nessun inquinamento nell’area di lavoro • Trasduttore di coppia ed encoder integrati: garantiscono una elevata risoluzione nella misurazione dei parametri di coppia/ angolo • La scelta del motore e la sua accurata programmazione (angolo, coppia, tempo...

Dimensioni dei modelli: SD2500-10/20/35FX-GRS completi di reggispinta 295 mm Dimensione del modello: SD2500-50FX-GRS completo di reggispinta 302 mm 302 mm 284 mm 284 mm

Tra l'unità di alimentazione e controllo CT2500 e l'utensile, è necessario un solo cavo di collegamento: un grande vantaggio per gli ingombri nell'area di lavoro. Questi robusti cavi sono estremamente flessibili e in grado di resistere nel tempo anche con molteplici sollecitazioni. Sono progettati e costruiti per gestire con sicurezza la trasmissione dei dati e sono disponibili in due diverse misure oltre che nella versione ESD (Electro Static Discharge) per salvaguardare i componenti da eventuali scariche elettrostatiche durante gli assemblaggi. I modelli CB ... - ... RA sono dotati di connettore,...

• Bracci Cartesiani BC Assicurano la perfetta perpendicolarità dell'utensile sul pezzo su cui intervenire e annullano la reazione sulla mano. Per maggiori approfondimenti vedi catalogo 79 "Accessori per l'ergonomia del posto di lavoro'.' Bracci ergonomici Braccio Cartesiano BC12 Braccio BT-MG 15 800 Braccio BT-MG 15 1000 Braccio BT-MG 15 1500 • Bracci Telescopici BT-MG In lega di magnesio sono progettati e prodotti da Fiam. Con 3 stadi di telescopicità e doppio snodo terminale assicurano completa maneggevolezza e massima libertà di azione anche per avvitature inclinate. • Collare di staffaggio...
