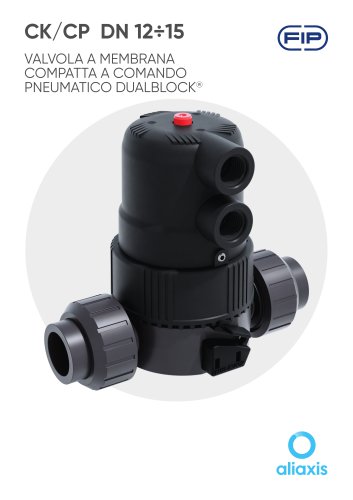

VALVOLA A MEMBRANA COMPATTA A COMANDO PNEUMATICO DUALBLOCK®

La nuova valvola CK/CP rappresenta l'evoluzione della serie CM/CP, offrendo maggiore affidabilità, durata e versatilità. Progettata per applicazioni industriali impegnative, combina compattezza, leggerezza e alte prestazioni, garantendo un funzionamento sicuro e duraturo anche in ambienti difficili. DUAL BLOC ) VALVOLA A MEMBRANA COMPATTA A COMANDO PNEUMATICO DUALBLOCK® • Corpo valvola con raccordo a manicotto (PVC-U, PVC-C, PP-H, PVDF) • Nessuna parte metallica a contatto con il fluido né con l'ambiente • Dispositivo di sicurezza DualBlock® per prevenire l'auto-svitamento del dado dell'attuatore...

Indicatore di posizione sigillato in ad alta visibilità per un feedback visivo immediato e accurato sullo stato della valvola, per migliorare la sicurezza e il controllo operativo. 2 Attuatore a pistone compatto e leggero in PP-GR, dotato di sistema anti-svitamento che impedisce la rotazione del pistone. Questo design riduce l'usura della membrana, prolunga la vita utile e garantisce un funzionamento senza manutenzione. 3 Ingressi aria compressa regolabili a 90°, che consentono un allineamento flessibile con le connessioni della tubazione o configurazioni specifiche dell'impianto, semplificando...

Per acqua o fluidi non pericolosi nei confronti dei quali il materiale è classificato CHIMICAMENTE RESISTENTE. In altri casi è richiesta un'adeguata diminuzione della pressione nominale PN (25 anni con fattore sicurezza).

PRESSIONE DI COMANDO IN FUNZIONE DELLA PRESSIONE DI ESERCIZIO CK/CP NC Pressione minima di controllo (asse Y) in funzione della pressione di esercizio (asse X) con membrana in PTFE/EPDM. PRESSIONE DI COMANDO IN FUNZIONE DELLA PRESSIONE DI ESERCIZIO CK/CP NO Pressione minima di controllo (asse Y) in funzione della pressione di esercizio (asse X) con membrana in PTFE/EPDM.

PRESSIONE DI COMANDO IN FUNZIONE DELLA PRESSIONE DI ESERCIZIO CK/CP DA Pressione minima di controllo (asse Y) in funzione della pressione di esercizio (asse X) con membrana in PTFE/EPDM. DIAGRAMMA DELLE PERDITE DI CARICO tende la portata Q in litri al minuto di acqua a 20°C che genera una perdita di carico Ap= 1 bar per una determinata posizione della valvola. I valori K100 indicati in tabella si in- tendono per valvola completamente aperta.

CARATTERISTICHE DI FUNZIONAMENTOCAPACITA ATTUATOREConsumo d'aria per ciclo completo della valvola misurato a pressione atmosferica (1 atm, 0 °C).Unità: NL/ciclo (Normali Litri per ciclo).CONNESSIONI DELL'ARIA COMPRESSA 10

CKUIV/CP NCValvola a membrana compatta con attacchi femmina a bocchettone per incollaggio, serie metrica a comando pneumatico, funzione Normalmente Chiusa d DN PN * FKM a richiesta - Funzione Doppio Effetto disponibile su richiesta CKUIV/CP NOValvola a membrana compatta con attacchi femmina a bocchettone per incollaggio, serie metrica a comando pneumatico, funzione Normalmente Aperta d DN PN FKM a richiesta - Funzione Doppio Effetto disponibile su richiesta

CKUFV/CP NCValvola a membrana compatta con attacchi a bocchettone femmina, filettatura cilindrica gas a comando pneumatico, funzione Normalmente Chiusa R * FKM a richiesta - Funzione Doppio Effetto disponibile su richiesta CKUFV/CP NOValvola a membrana compatta con attacchi a bocchettone femmina, filettatura cilindrica gas a comando pneumatico, funzione Normalmente Aperta R * FKM a richiesta - Funzione Doppio Effetto disponibile su richiesta

CKUIC/CP NCValvola a membrana compatta con attacchi femmina a bocchettone per incollaggio, serie metrica a comando pneumatico, funzione Normalmente Chiusa d DN PN * FKM a richiesta - Funzione Doppio Effetto disponibile su richiesta CKUIC/CP NOValvola a membrana compatta con attacchi femmina a bocchettone per incollaggio, serie metrica a comando pneumatico, funzione Normalmente Aperta d DN PN FKM a richiesta - Funzione Doppio Effetto disponibile su richiesta

CKUIM/CP NCValvola a membrana compatta con attacchi a bocchettone femmina per saldatura di tasca a comando pneumatico. Funzione Normalmente Chiusa d DN PN * FKM a richiesta - Funzione Doppio Effetto disponibile su richiesta CKUIM/CP NOValvola a membrana compatta con attacchi a bocchettone femmina per saldatura di tasca a comando pneumatico. Funzione Normalmente Aperta d DN PN FKM a richiesta - Funzione Doppio Effetto disponibile su richiesta

CKUFM/CP NCValvola a membrana compatta con attacchi filettati femmina BSP a comando pneumatico. Funzione Normalmente Chiusa d * FKM a richiesta - Funzione Doppio Effetto disponibile su richiesta CKUFM/CP NOValvola a membrana compatta con attacchi filettati femmina BSP a comando pneumatico. Funzione Normalmente Aperta d * FKM a richiesta - Funzione Doppio Effetto disponibile su richiesta

CKUIF/CP NCValvola a membrana compatta con attacchi a bocchettone femmina per saldatura di tasca a comando pneumatico. Funzione Normalmente Chiusa d DN PN B * FKM a richiesta - Funzione Doppio Effetto disponibile su richiesta CKUIF/CP NOValvola a membrana compatta con attacchi a bocchettone femmina per saldatura di tasca a comando pneumatico. Funzione Normalmente Aperta d DN PN B * FKM a richiesta - Funzione Doppio Effetto disponibile su richiesta

3 Membrana di tenuta (EPDM, PTFE -1)1 FKM a richiesta 4 Corpo valvola (PVC-U, PVC-C, PP-H, PVDF - 1)1 5 Ghiera (PVC-U, PVC-C, PP-H, PVDF - 2)1 6 Connettore (PVC-U, PVC-C, PP-H, PVDF - 2)1 7 O-Ring di tenuta testa (EPDM, FKM - 2)1 Tra parentesi è indicato il materiale del componente e la quantità fornita

Depressurizzare la sezione dell’impianto in cui è installata la valvola e drenare il tratto di tubazione a monte e a valle. Rimuovere la valvola dall’impianto svitando le due ghiere (5), prestando attenzione affinché gli o-ring di tenuta (7) rimangano correttamente alloggiati nelle loro sedi e non fuoriescano. Svitare la ghiera di connessione tra attuatore (1) e corpo valvola (4) utilizzando una chiave a nastro o altro utensile idoneo che non danneggi la superficie. Prima di procedere, disinserire il dispositivo DualBlock® per consentire la rotazione della ghiera. Nota: per valvole con funzione...
