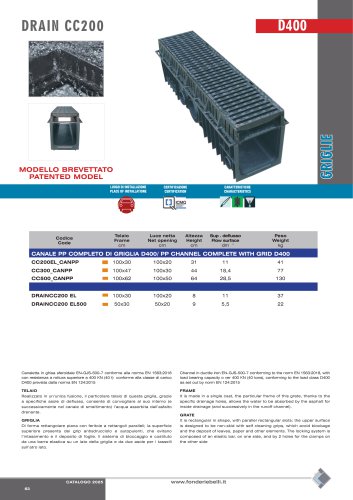

DRAINCC 200- MODELLO BREVETATTO-CLASSE D400 - 1

■ : MDIH MODELLO BREVETTATO PATENTED MODEL [HH] i=a LUOGO DI INSTALLAZIONE PLACE OF INSTALLATONE CERTIFICAZIONE CARATTERISTICHECERTIFICATION CHARACTERISTICS Codice Telaio Luce netta Altezza Sup . deflusso Peso Frame Net opening Height Flow surface Weight CANALE PP COMPLETO DI GRIGLIA D400/ PP CHANNEL COMPLETE WITH GRID D400 Canaletta in ghisa sferoidale EN-GJS-500-7 conforme alla norma EN 1563:2018 con resistenza a rottura superiore a 400 KN (40 t) conforme alla classe di carico D400 prevista dalla norma EN 124:2015 TELAIO Realizzato in un’unica fusione, il particolare telaio di questa griglia, grazie a specifiche asole di deflusso, consente di convogliare al suo interno (e successivamente nel canale di smaltimento) l’acqua assorbita dall’asfalto drenante. GRIGLIA Di forma rettangolare piana con feritoie a rettangoli paralleli; la superficie superiore presenta dei grip antisdrucciolo e autopulenti, che evitano l’intasamento e il deposito di foglie. Il sistema di bloccaggio e costituto da una barra elastica su un lato della griglia e da due asole per i tasselli sull’atro lato. Channel in ductile iron EN-GJS-500-7 conforming to the norm EN 1563:2018, with load bearing capacity o ver 400 KN (40 tons), conforming to the load class D400 as set out by norm EN 124:2015 It is made in a single cast, the particular frame of this grate, thanks to the specific drainage holes, allows the water to be absorbed by the asphalt for inside drainage (and successively in the runoff channel). It is rectangular in shape, with parallel rectangular slots; the upper surface is designed to be non-skid with self cleaning grips, which avoid blockage and the deposit of leaves, paper and other elements. The locking system is composed of an elastic bar, on one side, and by 2 holes for the clamps on the other side
