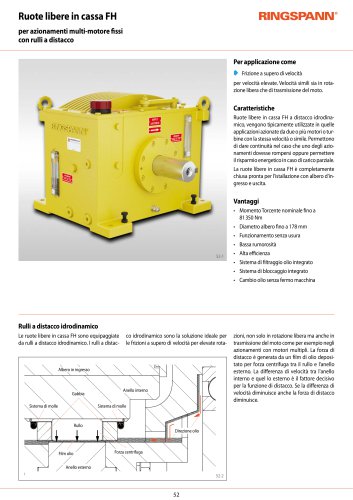

Ruote libere in cassa FH per azionamenti multi-motore fissi con rulli a distacco Per applicazione come ➧ Frizione a supero di velocità per velocità elevate. Velocità simili sia in rotazione libera che di trasmissione del moto. Caratteristiche Ruote libere in cassa FH a distacco idrodinamico, vengono tipicamente utilizzate in quelle applicazioni azionate da due o più motori o turbine con la stessa velocità o simile. Permettono di dare continuità nel caso che uno degli azionamenti dovesse rompersi oppure permettere il risparmio energetico in caso di carico parziale. La ruote libere in cassa FH è completamente chiusa pronta per l'istallazione con albero d'ingresso e uscita. • Momento Torcente nominale fino a 81 350 Nm • Diametro albero fino a 178 mm • Funzionamento senza usura • Bassa rumorosità • Alta efficienza • Sistema di filtraggio olio integrato • Sistema di bloccaggio integrato • Cambio olio senza fermo macchina Rulli a distacco idrodinamico Le ruote libere in cassa FH sono equipaggiate da rulli a distacco idrodinamico. I rulli a distac- co idrodinamico sono la soluzione ideale per le frizioni a supero di velocità per elevate rota- Gabbia Sistema di molle Anello interno Sistema di molle Film olio Direzione olio Forza centrifuga zioni, non solo in rotazione libera ma anche in trasmissione del moto come per esempio negli azionamenti con motori multipli. La forza di distacco è generata da un film di olio depositato per forza centrifuga tra il rullo e l'anello esterno. La differenza di velocità tra l'anello interno e quel lo esterno è il fattore decisivo per la funzione di distacco. Se la differenza di velocità diminuisce anche la f

Ruote libere in cassa FH per azionamenti multi-motore fissi con rulli a distacco Applicazioni Rotazione in trascinamento Rotazione libera Rotazione libera Rotazione in trascinamento 53-1 Le ruote libere in cassa utilizzate come frizioni in quelle macchine con azionamenti multipli assolvendo ad un importante funzione. Scollegano automaticamente l'azionamento che smette di trasmettere potenza alla macchina e non hanno necessità di ulteriore equipaggiamento esterno. Le applicazioni tipiche con azionamenti multipli sono: • Generatori • Pompe • Ventilatori • Ventole • Gruppi di continuità Esempio...

Ruote libere in cassa FH per azionamenti multi-motore fissi con rulli a distacco Azionamento freno Gabbia Freno Sistema molle Guarnizione radiale Guarnizione radiale Cuscinetti albero in uscita Cuscinetti albero in entrata

Ruote libere in cassa FHper azionamenti multi-motore fissi con rulli a distacco Tipo a distacco idrodinamico Il momento torcente trasmissibile è 2 volte quello nominale. Per la determinazione della coppia nominale vedi a pagina 14. Cava chiavetta in accordo delle USAS B17.1-1967 Freno Durante il funzionamento in rotazione libera l'albero d'ingresso che dovrebbe stare fermo è comunque trascinato dall'albero in uscita. Mediante l'attivazione manuale sulla cassa del freno integrato si previene il trascinamento dell'albero in ingresso. La ruota libera in cassa deve essere montata in modo che l'albero...
