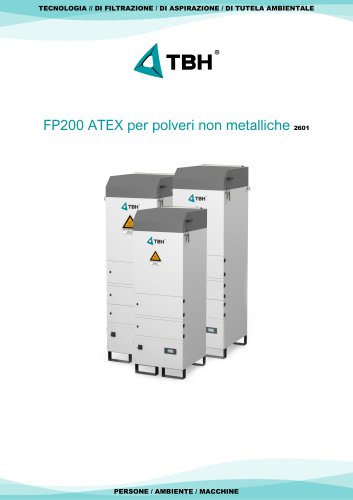

TECNOLOGIA // DI FILTRAZIONE / DI ASPIRAZIONE / DI TUTELA AMBIENTALE FP200 ATEX per polveri non metalliche 2601 PERSONE / AMBIENTE / MACCHINE

Lunga durata grazie all'efficace pulizia del filtro Image 1: nuove cartucce filtranti Image 2: cartuccia filtrante in uso Image 3: cartuccia filtrante dopo pulizia con aria compressa I modelli FP211 e FP213 sono dotati di sei cartucce filtranti pulibili della classe di polvere M. Le cartucce filtranti sono realizzate in materiale filtrante testato BGIA (USGC) che, grazie alla sua speciale piegatura, consente una pulizia ottimizzata del filtro. A seconda dell'applicazione, è possibile utilizzare varianti con rivestimento speciale. A tal proposito, si prega di contattare il reparto vendite TBH....

Controllo della pulizia del filtro LaLa serie FP200 ATEXdispone di un comando di pulizia del filtro speciale che consente di liberare automaticamente la cartuccia filtrante dal suo rivestimento di polvere aumentando in questo modo enormemente la durata del filtro. A seconda del caso di impiego sono parametrabili dal cliente differenti opzioni: Pulizia a pressione differenziale (impostazione di fabbrica) L'impianto misura costantemente la saturazione attuale dei filtri ed avvia automaticamente il ciclo di pulizia quando viene raggiunto un valore impostato (impostazione di fabbrica: 75% saturazione...

Equipaggiamento dei filtri in funzione dell'impiego Il sistema di aspirazione e filtraggiopuò essere equipaggiato, a seconda del caso di impiego, con cartucce filtranti adatte. In questo caso si fa distinzione tra Standard:Processi di depolverazione con polveri asciutte che possono essere pulite facilmente dalla superficie della cartuccia filtrante. La cartuccia filtrante è composta da un tessuto di poliestere non tessuto con un rivestimento in alluminio conduttivo. La cartuccia filtrante Standard rappresenta la soluzione ottimale tra efficienza di filtrazione e costi. Opzionale:Per processi...

Funzionamento intuitivo Pieno controllo del sistema in ogni momento A Pulsante Start/Stop B Controllo manuale della velocità C Avvio manuale della pulizia filtro 1 Indicatore di saturazione del filtro 2 Visualizzazione dello stato del sistema 3 Visualizzazione del contatore delle ore di funzionamento 4 Visualizzazione della temperatura e dello stato della turbina 5 Visualizzazione della pulizia del filtro + Visualizzazione dello stato del filtro Comando esterno deM'impianto Elettronica di controllo potente • Commutazione avvio / arresto • Livello di preavvertimento «Filtri saturi» (75%) • Uscita...

Impieghi Polveri secche nella lavorazione dei metalli Le polveri secche vengono prodotte in numerosi processi industriali. La lavorazione dei metalli produce trucioli e particelle che devono essere aspirati e filtrati per proteggere i dipendenti e mantenere pulita l'area di lavorazione. I sistemi di aspirazione e filtraggio TBH sono ideali per questo scopo in diverse configurazioni e varianti di equipaggiamento di filtri. Lavorazione di materie plastiche Le materie plastiche vengono lavorate oggi in quasi tutti i settori industriali. I sistemi TBH offrono un'aspirazione e un filtraggio affidabili...

Per la configurazione semplice del sistema di aspirazione e filtraggio TBH desiderato Tipo FP 211 ovvero FP 213 Vi preghiamo di osservare i seguenti passaggi: Selezionare, secondo il caso d'impiego, l'impianto adatto in base ai suoi dati di potenza. Nei modelli FP211 ATEX e FP213 ATEX vengono utilizzate di serie cartucce filtranti antistatiche. A seconda del caso di impiego possono inoltre essere impiegate cartucce filtranti speciali. Contattare a riguardo il reparto vendite della TBH. Per garantire la protezione ATEX sugli impianti, come livello di sicurezza viene utilizzato un modulo intermedio...

D - Selezione bocchettone di aspirazione Selezionare il bocchettone di aspirazione del Vostro impianto (posizione e diametro) (vedi Fig.). Osservare collegamenti ev. presenti, ad es. sugli impianti laser o simili. È necessario inoltre prestare attenzione ad una progettazione opportuna del diametro della tubazione in merito al Vostro caso di impiego (velocità dell'aria, perdita di pressione). E - Selezione pulizia dei filtri Il sistema viene fornito di fabbrica con la funzione «Pulizia comandata da pressione differenziale». Quando la saturazione dei filtri raggiunge il valore impostato l'impianto...

Dati tecniciFP211 ATEX + FP213 ATEX Volume di fornitura FP211 ATEX + FP213 ATEX • Completamente montato (incl. l'equipaggiamento filtri da Voi selezionato) • Supporti di base (adatti a carrello elevatore) È possibile scegliere tra due materiali filtranti

Dati per ordine FP211 ATEX MODELLO STANDARD * indica solo la posizione ** misura del manicotto riduce la potenza di aspirazione dell'impianto di ca. 20% - in alternativa può essere inserito a valle un ulteriore modulo di filtrazione dell'impianto che non influenzi negativamente la potenza (vedi accessori) Necessario in caso di pre-rivestimento manuale o linee di produzione automatizzate. La pulizia dei filtri avviene manualmente tramite il tasto sul frontalino oppure tramite l'interfaccia /PLC cliente. Ulteriori modalità di pulizia possono essere parametrizzate tramite l'interfaccia.

Dati per ordine FP213 ATEX DENOMINAZIONE ART. NO. FP213ATEX 230V (1P+N+PE) riduce la potenza di aspirazione dell'impianto di ca. 20% - in alternativa può essere inserito a valle un ulteriore modulo di filtrazione dell'impianto che non influenzi negativamente la potenza (vedi accessori) Necessario in caso di pre-rivestimento manuale o linee di produzione automatizzate. La pulizia dei filtri avviene manualmente tramite il tasto sul frontalino oppure tramite l'interfaccia /PLC cliente. Ulteriori modalità di pulizia possono essere parametrizzate tramite l'interfaccia.

Segnalazione ad es. per il controllo della pulizia dall'esterno in combinazione con pulizia automatica
