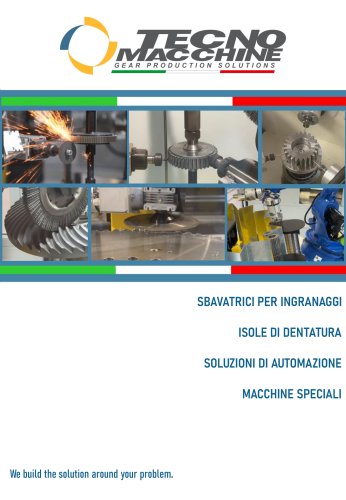

MACCHINE SPECIAL We build the solution around your.problem

Le nostre soluzioni di sbavatura sono adatte per quasi ogni applicazione: • Dai piccoli ai grandi diametri Definiamo insieme a Voi il tipo di macchina più idoneo a soddisfare i requisiti della Vostra produzione. • Ripetibilità: qualità costante del risultato della lavorazione • Macchine robuste che richiedono poca manutenzione • Costi degli utensili molto ridotti • Definizione del tipo di macchina a seconda dei requisiti del cliente: da altamente flessibile ad altamente produttiva. • Abbiamo 20 anni di esperienza nel settore con clienti in tutto il mondo. • Nel corso degli anni abbiamo sviluppato...

Utensili e lavorazione Pre-lavorazione con disco tranciabave Soprattutto durante la dentatura di ingranaggi con modulo grande, si generano delle bave di dimensioni importanti. . Come alternative alla limatura manuale, Tecnomacchine propone la pre-lavorazione di tranciatura della bava con un disco. Smussatura tradizionale Si utilizzano mole (per materiale tenero e cementato) e frese a dito (per materiale tenero. A seconda della tipologia di macchina scelta, gli utensili sono a regolazione manuale o CNC. La pressione che l’utensile esercita sul pezzo è regolabile mediante un sistema memorizzabile...

Regolazione degli utensili Tecnomacchine offre tre soluzioni per la regolazione degli utensili in fase di set-up: • Regolazione economica, altamente flessibile mediante volantini • Regolazione manuale ripetibile con contatore e nonio La posizione di lavoro verticale e radiale avviane mediante volantini. Set-up dei bracci a controllo numerico Gli assi CNC degli utensili vengono regolati in modalità JOG. Una volta rilevata la posizione di lavoro per il pezzo, essa viene memorizzata nel programma. In questo modo è possibile ridurre il tempo di set-up per pezzi ricorrenti, in quanto è sufficiente...

Sbavatrici per piccole serie • Standard: mandrino autocentrante a tre griffe con serraggio manuale Alternativa: mandrino pneumatico o mandrino inclinabile (+/-90° per ingranaggi conici spiroidali o dentatura interna), opzionalmente anche inclinabile CNC • Apertura superiore in caso di necessità di lavorare pezzi di grandi dimensioni / pesanti • Opzione: aspiratore Sbavatrice TM150 / TM150 bic • Macchina universale, a basso costo: Pezzi con 03O-4OOmm (in alternativa 700mm per la versione big) • Dotazione standard: due bracci di sbavatura • Opzione: braccio di spazzolatura • Opzione: passaggio...

Sbavatrici per serie di medie dimensioni La sfida in caso di serie / lotti di medie dimensioni: • Il tempo ciclo ha un ruolo maggiore rispetto alle piccolo serie. → soluzione: carico/scarico in tempo mascherato su una stazione fuori dalla zona di lavoro Avere una grande varietà di pezzi richiede allo stesso tempo dei tempi di set-up molto brevi → soluzione: pochi utensili, facili da settare rotante dotata di: Stazione di carico/scarico fuori dalla zona di lavoro Stazione di lavorazione con due bracci di sbavatura ed un braccio di spazzolatura opzionale cilindrici, alberi e pignoni con Ø400mm...

Sbavatrici per grandi serie La sfida in caso di serie / lotti di grandi dimensioni: Rispetto di un tempo ciclo massimo, spesso dettato dalla dentatrice → soluzione: Tavola rotante con più stazioni, ciascuna dedicata ad una specifica lavorazione In caso di machine automatizzate, i tempi di fermo della macchina sono un criterio importante → soluzione: Meccanica ed elettronica robusta, assistenza tecnica da remoto • Ingranaggi • Tavola 1) carico / scarico 2) e 3) smussatura superiore ed inferiore 4) e 5) spazzolatura superiore ed inferiore • Opzione: utensili a controllo numerico per ridurre I tempi...

Soluzioni per l’automazione I sistemi di automazione Tecnomacchine permettono di ridurre significativamente la necessità della presenza dell’operatore sulla macchina. A seconda delle dimensioni dei pezzi, le nostre soluzioni sono in grado di lavorare in autonomia anche per diverse ore. Sono dunque adatte ad essere impiegate per lavorare serie di medie e di grandi dimensioni. Sfogliatore di cassette TM100 • Sistema interamente adattabile al flusso dei pezzi nei processi produttivi del cliente 1) Uno sfogliatore a due o tre pile di cassette 2) Un manipolatore CNC che provvede al carico e lo scarico...

Foratrici per ingranaggi Foratrice per ingranaggi TM T3 • 0 pezzi: 30-160mm • 3 teste foranti sfalsate di 120° In alternativa TM T2 dotata di 2 teste sfalsate tra di loro di 180° • Tutti i movimenti sono ad asse controllato: - avanzamento radiale delle punte - movimento verticale del mandrino - rotazione del pezzo da forare • È possibile fare fori centrali, superiori ed inferiori su una, due o tre file opportunamente sfalsate • Ad ogni ciclo di foratura la macchina esegue una verifica automatica deN’integrità delle punte. • A seconda delle forature da effettuare, si possono lavorare fino a 350...

(o CARRARO GROUP power corner industries BCjtcVIA SAMPUTENSILI UHOW /bBTlBVBlli] EEleictric: Pdwertrain Solutions CATTINI & FIGLIO AM Gears Shift gear, together Noi teniamo il mondo in movimento! NUOVA TRASMIi COSTRUZIONI MECCANICHE

Professional Agrotechnics KEEP THE WORLD IN MOTION 0/TROJNA IN ÉZaTeC Galiwieland ANTftlESSlECHNIK Solar Turbines ItnecklEO mayr &MACHINING Diviata* or HAmi*r AmmaciArra DÌ$U OTOMOTÌV SANAYÌ VF

Esempi di risultati ottenuti Smussatura di ingranaggi cilindrici a denti diritti o elicoidali. A sinistra il risultato ottenuto con una macchina a regolazione manuale, a destra il risultato ottenuto con una machina CNC. Lavorazione di una vite senza fine in bronzo. Risultato ottenuto dopo tranciatura della bava, smussatura e successiva spazzolatura su ambo i lati. Lavorazione di una corona conica spiroidale. Risultato ottenuto dopo smussatura del lato interno ed esterno mediante mole in CBN e successiva spazzolatura.
